引言

Java 虚拟机（JVM）是 Java 运行时环境（JRE）的核心组件，它使 Java 程序无需修改即可在任何平台上运行。JVM 充当 Java 字节码与底层硬件之间的解释器，从而实现了 Java 著名的“一次编写，到处运行”（Write Once, Run Anywhere，WORA）特性

• Java 源代码（.java） → 由 javac 编译 → 字节码（.class）

• JVM 加载字节码，对其进行验证和链接，然后执行

• 执行过程可能包括直接解释字节码，或通过即时编译（Just-In-Time, JIT）将频繁执行的“热点”代码编译为本地机器码以提升性能

• 垃圾回收机制在后台自动运行，回收不再使用的对象所占用的内存

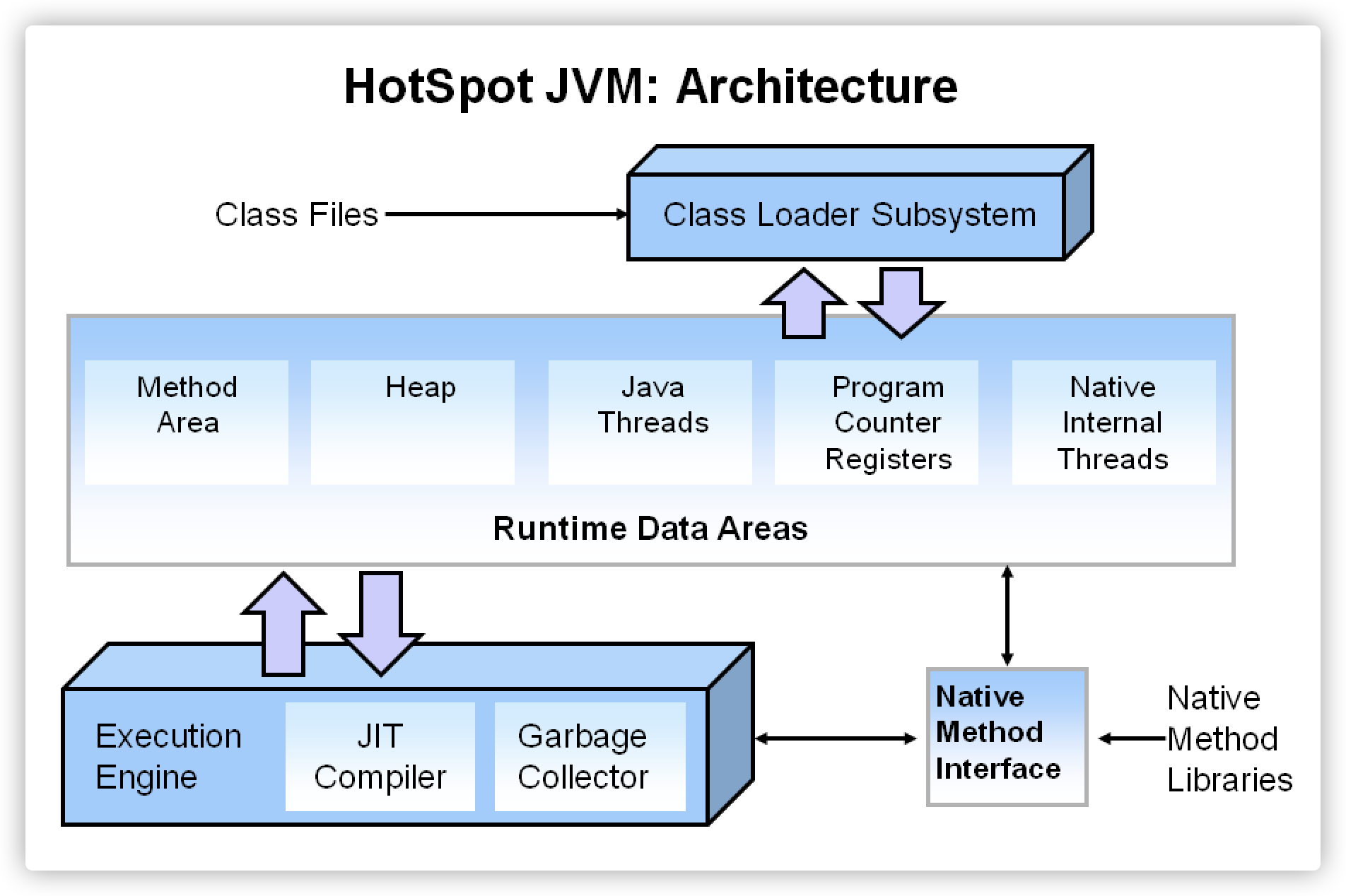

JVM 架构

• 类加载子系统（Class Loader Subsystem）

• 运行时数据区域（Runtime Data Areas）

• 执行引擎（Execution Engine）及其相关组件

Class Files

• 输入来源：.class 文件，Java 源代码经过编译后生成的字节码文件（即 .class 文件），是 JVM 的输入

• 流向：箭头从 “Class Files” 指向 “Class Loader Subsystem”，表示这些文件首先被类加载器处理

作用：类加载子系统负责将 .class 文件加载到 JVM 内存中，并完成后续的链接和初始化过程

类加载子系统

Class Loader Subsystem 位于顶部，是 JVM 启动时第一个工作的模块。它与下方的 “运行时数据区域” 之间有双向箭头，表示两者存在交互

职责

• 加载 .class 文件

• 验证字节码安全性

• 准备静态变量内存空间

• 解析符号引用

• 初始化类（执行静态块、赋值静态变量）

与运行时数据区域的关系

• 将类信息写入 Method Area

• 创建 Class 对象并放入 Heap

• 为静态变量分配空间（在 Method Area 中）

运行时数据区域

这是一个大的矩形框，代表 JVM 在程序运行期间使用的内存区域。包含以下五个部分：

方法区

Method Area

• 存储类的元数据：类名、父类、接口、方法、字段、常量池等

• 所有线程共享

• 类似于永久代（PermGen）或元空间（Metaspace，JDK 8+）

堆

Heap

• 存放所有对象实例（通过 new 创建）

• 是垃圾回收的主要区域

• 所有线程共享

Java 线程

Java Threads

• 表示 JVM 中创建的所有用户线程

• 每个线程拥有自己的 虚拟机栈（Stack） 和 程序计数器（PC Register）

• 负责执行 Java 方法

程序计数器寄存器

Program Counter Registers

• 每个线程一个独立的 PC 寄存器

• 记录当前线程正在执行的字节码指令地址

• 是唯一不会抛出 OutOfMemoryError 的内存区域

本地内部线程

Native Internal Threads

• 用于支持本地方法调用（如 JNI）、GC、JIT 编译等后台任务

• 这些线程由 JVM 自身管理，不是用户代码直接创建的

执行引擎

位于底部，是 JVM 的“大脑”，负责执行字节码。其内部包括三个关键组件：

执行引擎

Execution Engine

• 核心执行单元，读取字节码并逐行执行

• 通常结合解释器（Interpreter）和 JIT 编译器工作

即时编译器

JIT Compiler

• 监控热点代码（频繁执行的方法）

• 将热点字节码编译成本地机器码，提升性能

• 提高了执行效率，避免重复解释

垃圾回收器

Garbage Collector

• 自动回收不再被引用的对象所占用的堆内存

• 属于执行引擎的一部分，但独立运行于后台线程中

• 可以配置不同垃圾回收算法（如 G1、ZGC 等）

与运行时数据区域的关系：

• 与 Heap 和 Method Area 有双向通信，因为 GC 需要扫描堆和类元数据来判断对象是否可回收

• JIT 编译也需要访问方法区获取方法信息

本地方法接口

Native Method Interface

• 位于执行引擎右侧，是一个桥梁模块

• 作用是连接 JVM 与外部本地库

• 支持 Java 代码调用 C/C++ 编写的本地函数，反之亦然（JNI）

与执行引擎的关系：

• 当 Java 方法调用 native 方法时，执行引擎会通过 JNI 接口传递控制权给本地方法

本地方法库

Native Method Libraries

• 位于最右侧，表示操作系统层面的原生库（如 .dll、.so、.dylib）

• 包含用 C、C++ 等语言编写的底层函数

• 例如：图形界面（AWT/Swing）、文件 I/O、网络通信等底层实现

通过 JNI 接口，JVM 可以调用这些库中的函数，从而实现对硬件或系统资源的访问

整体流程

• Class Files → 被 Class Loader Subsystem 加载

• 类信息存储至 Method Area，对象实例进入 Heap

• Java Threads 开始执行，每个线程有自己的 Stack 和 PC Register

• 执行引擎读取字节码，使用 Interpreter 或 JIT Compiler 执行

• 若调用 native 方法，则通过 Native Method Interface 调用 Native Method Libraries

• Garbage Collector 定期清理无引用对象，释放堆内存

• Native Internal Threads 协助完成 GC、JIT 等后台任务

JVM 架构关键点

JVM 的模块化设计思想：加载 → 存储 → 执行 → 优化 → 回收，确保了 Java 应用的安全性、高效性和跨平台能力
