学习目标

• 理解 OSI 模型的基本概念及其设计目的

• 掌握 OSI 七层的名称、功能与典型设备 / 协议

• 能够描述数据在发送端和接收端如何逐层封装与解封装

• 认识 OSI 模型在现代网络中的教学与排错价值

什么是 OSI 模型

OSI（Open Systems Interconnection，开放系统互连）模型是由 国际标准化组织（ISO）提出的一个理论性网络通信框架。它将复杂的网络通信过程划分为 7 个逻辑层次，每一层都有明确的职责，使得不同厂商的设备和技术能够协同工作。

虽然现代互联网实际主要基于 TCP/IP 模型（4 层），但 OSI 模型仍是理解网络原理、定位故障的黄金标准。

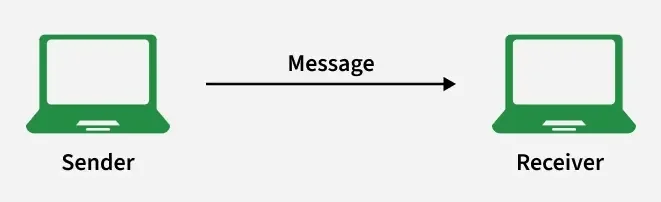

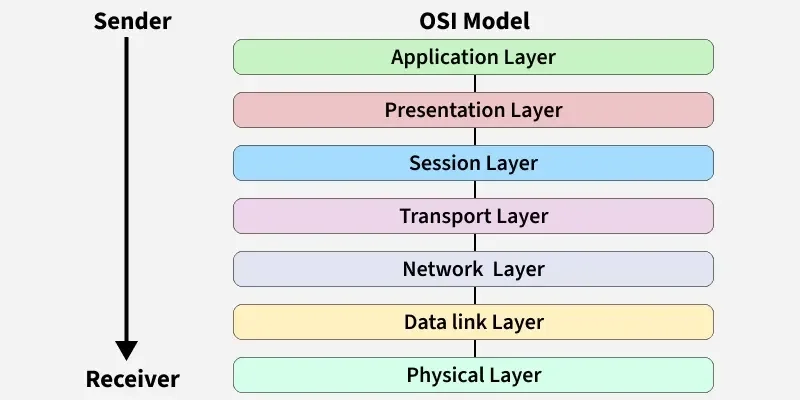

OSI 七层详解

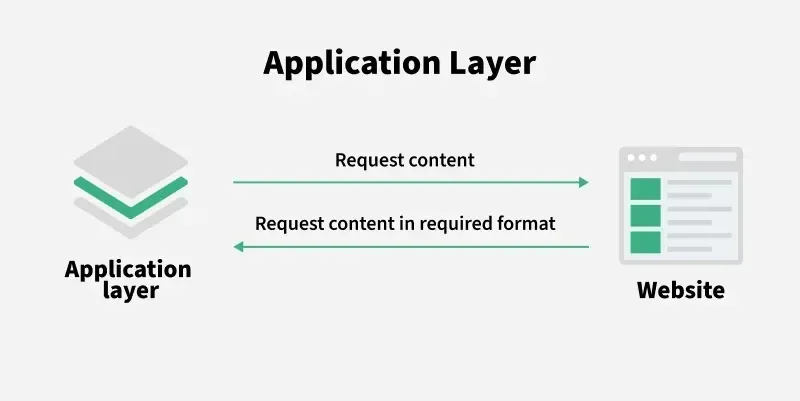

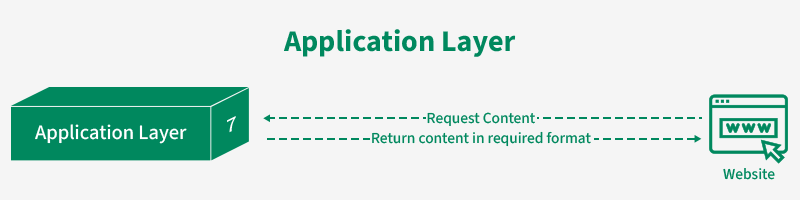

第 7 层：应用层

Application Layer

• 作用：为用户提供直接的网络服务接口，是用户与网络的“窗口”。

• 功能：

  • 提供文件传输（FTP）、电子邮件（SMTP）、域名解析（DNS）、网页浏览（HTTP/HTTPS）等服务。

  • 不是“应用程序本身”，而是应用程序访问网络的接口层。

• 常见协议：HTTP、HTTPS、FTP、SMTP、DNS、DHCP、SNMP。

• 示例：你在浏览器中输入 https://example.com，浏览器通过应用层协议发起请求。

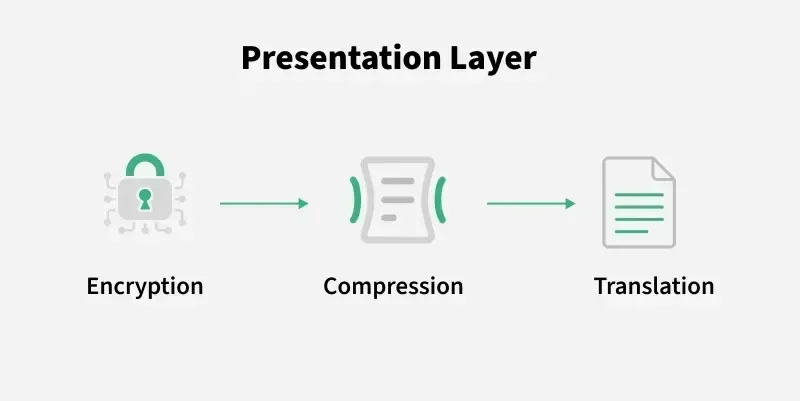

第 6 层：表示层

Presentation Layer

• 别名：翻译层（Translation Layer）

• 作用：确保发送方和接收方的数据格式兼容。

• 核心功能：

  • 数据翻译：如 ASCII ↔ EBCDIC 编码转换。

  • 加密 / 解密：使用 TLS/SSL 对数据进行安全处理。

  • 数据压缩：减少传输量（如 ZIP、GZIP）。

• 常见协议 / 标准：TLS、SSL、JPEG、MPEG、GIF、MIME。

• 注意：很多现代应用（如 HTTPS）将加密功能放在应用层实现，但逻辑上属于表示层职责。

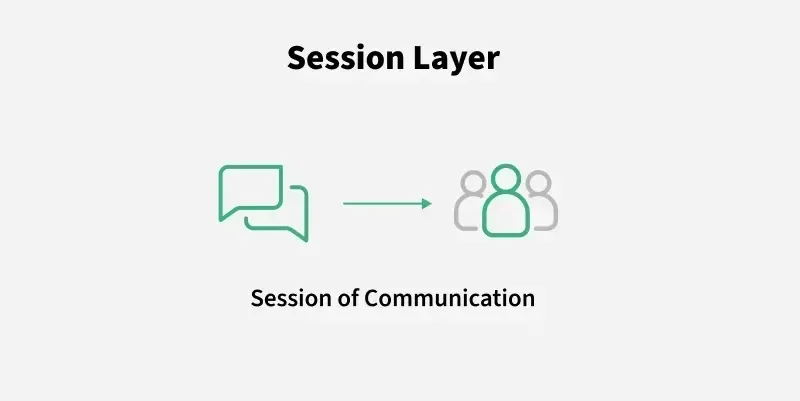

第 5 层：会话层

Session Layer

• 作用：管理两个设备之间的通信会话（对话）。

• 核心功能：

  • 建立、维护、终止会话（如登录、保持连接、登出）。

  • 同步控制：插入检查点（checkpoint），便于断点续传或错误恢复。

  • 对话控制：支持单工、半双工、全双工通信。

• 常见协议：NetBIOS、RPC（远程过程调用）、PPTP（点对点隧道协议）。

• 示例：视频会议软件建立持续连接，并在中断后尝试恢复。

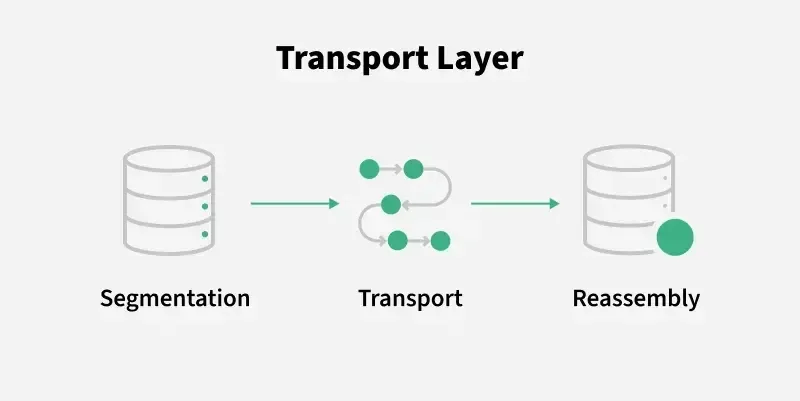

第 4 层：传输层

Transport Layer

• 作用：提供端到端（End-to-End）的可靠或高效数据传输。

• 核心功能：

  • 分段与重组：将上层数据拆分为“段”（Segment），接收端重新组装。

  • 服务点寻址（端口寻址）：通过 端口号（如 80、443）将数据交付给正确的应用程序。

  • 流量控制：防止发送方过快导致接收方溢出。

  • 差错控制：检测丢包、错包并重传（TCP 实现）。

• 两种服务类型：

  • 面向连接（Connection-Oriented）：如 TCP，可靠但开销大。

  • 无连接（Connectionless）：如 UDP，快速但不可靠。

• 常见协议：TCP、UDP、SCTP。

• 协议数据单元（PDU）：Segment（TCP）或 Datagram（UDP）。

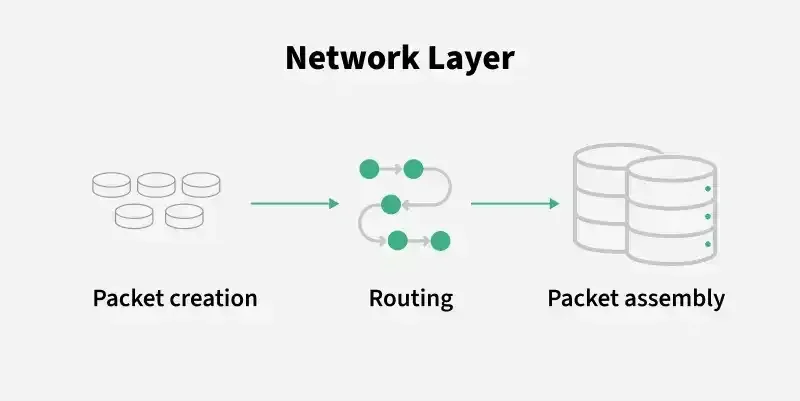

第 3 层：网络层

Network Layer

• 作用：负责跨网络的数据路由与逻辑寻址。

• 核心功能：

  • 逻辑寻址：使用 IP 地址（如 192.168.1.1）唯一标识设备。

  • 路由选择：根据路由表选择最优路径（由路由器完成）。

• 关键设备：路由器（Router）

• 常见协议：IP（IPv4/IPv6）、ICMP（ping 使用）、IGMP、OSPF。

• PDU：Packet（数据包）

注意：交换机工作在数据链路层（第 2 层），而三层交换机具备网络层功能。

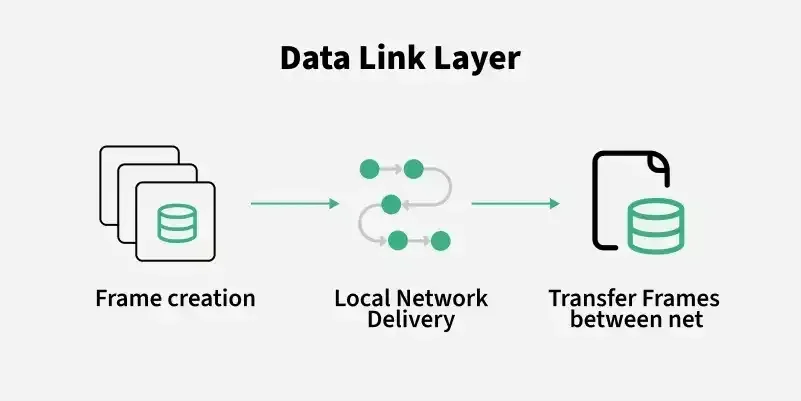

第 2 层：数据链路层

Data Link Layer, DLL

• 作用：实现同一局域网内节点到节点（Node-to-Node）的可靠传输。

• 子层：

  • LLC（Logical Link Control）：提供流量控制和差错控制接口。

  • MAC（Media Access Control）：控制物理介质访问，处理 MAC 地址。

• 核心功能：

  • 成帧（Framing）：将网络层数据包封装为“帧”（Frame）。

  • 物理寻址：添加源和目标 MAC 地址（如 AA:BB:CC:DD:EE:FF）。

  • 差错检测：使用 CRC 校验检测帧是否损坏。

  • 流量控制 & 介质访问控制：协调多个设备共享同一信道（如以太网 CSMA/CD）。

• 关键设备：交换机（Switch）、网桥（Bridge）

• 获取 MAC 地址方式：通过 ARP 协议（Address Resolution Protocol）查询 IP 对应的 MAC。

• PDU：Frame（帧）

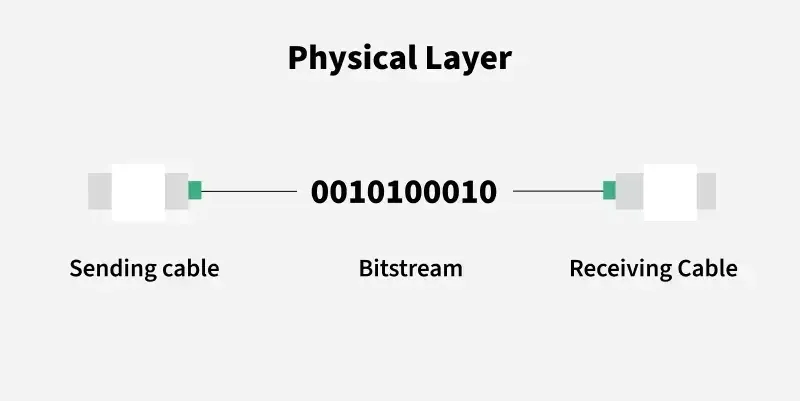

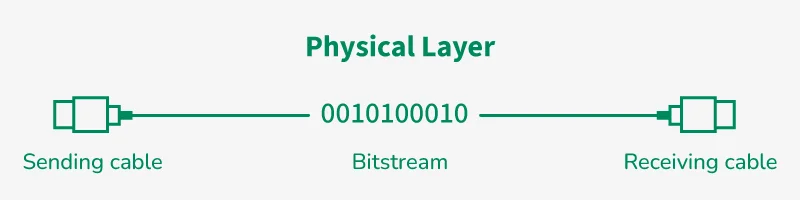

第 1 层：物理层

Physical Layer

• 作用：负责在物理介质上传输原始比特流（0 和 1）。

• 核心功能：

  • 比特同步：通过时钟信号确保收发双方速率一致。

  • 定义传输速率（比特率）：如 100 Mbps、1 Gbps。

  • 规定物理拓扑：总线型、星型、环型、网状等。

  • 定义传输模式：单工（Simplex）、半双工（Half-Duplex）、全双工（Full-Duplex）。

• 关键设备：集线器（Hub）、中继器（Repeater）、调制解调器（Modem）、网线 / 光纤

• PDU：Bit（比特）

集线器（Hub）只是广播所有信号，不识别 MAC 或 IP，因此属于物理层设备。

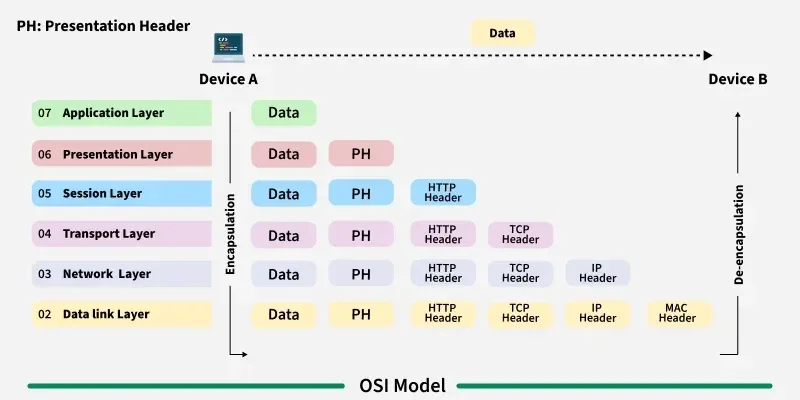

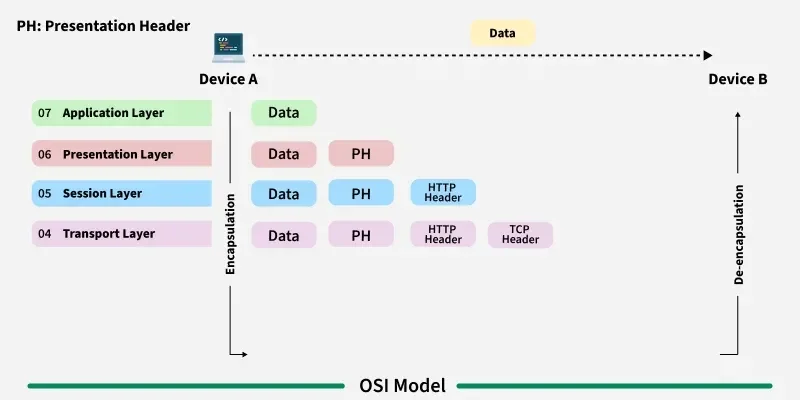

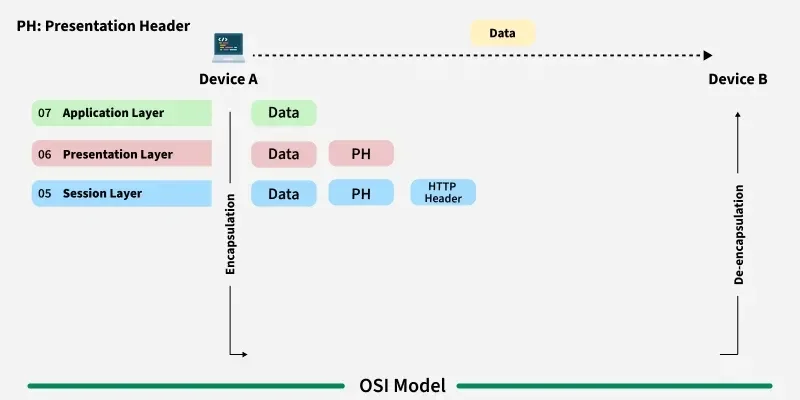

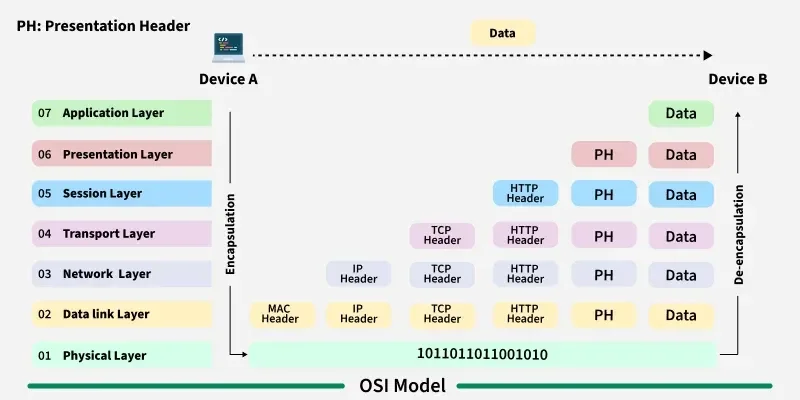

数据在 OSI 模型中的流动过程

以 A 给 B 发送一封电子邮件 为例：

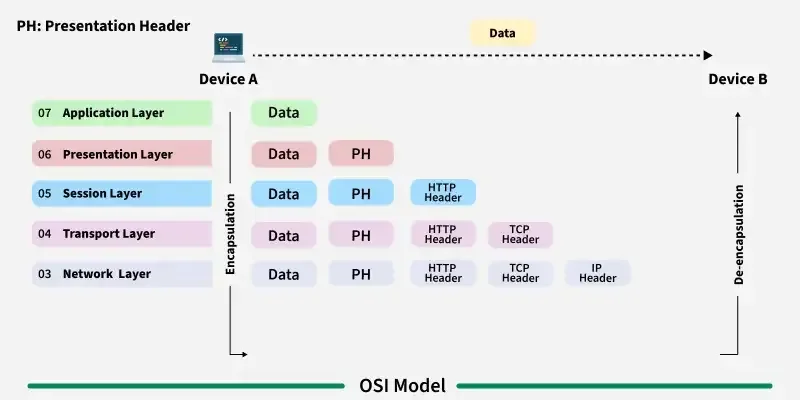

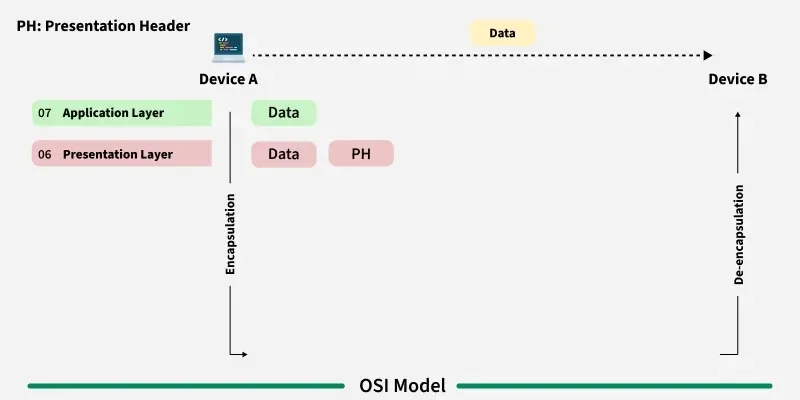

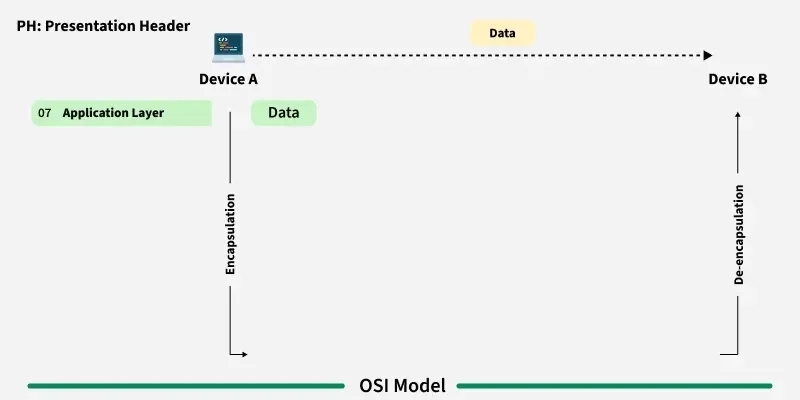

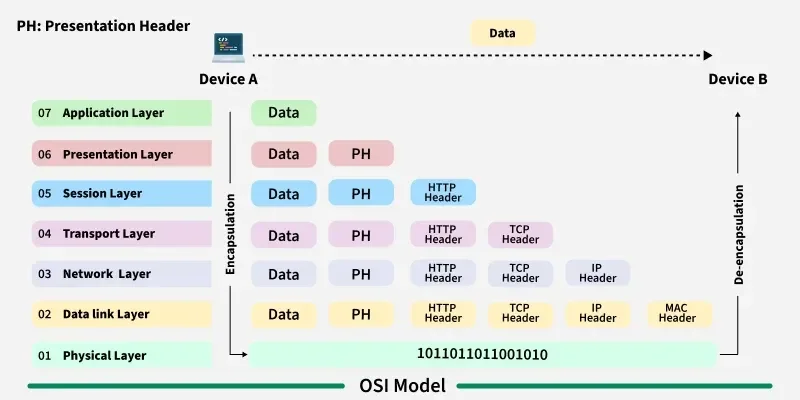

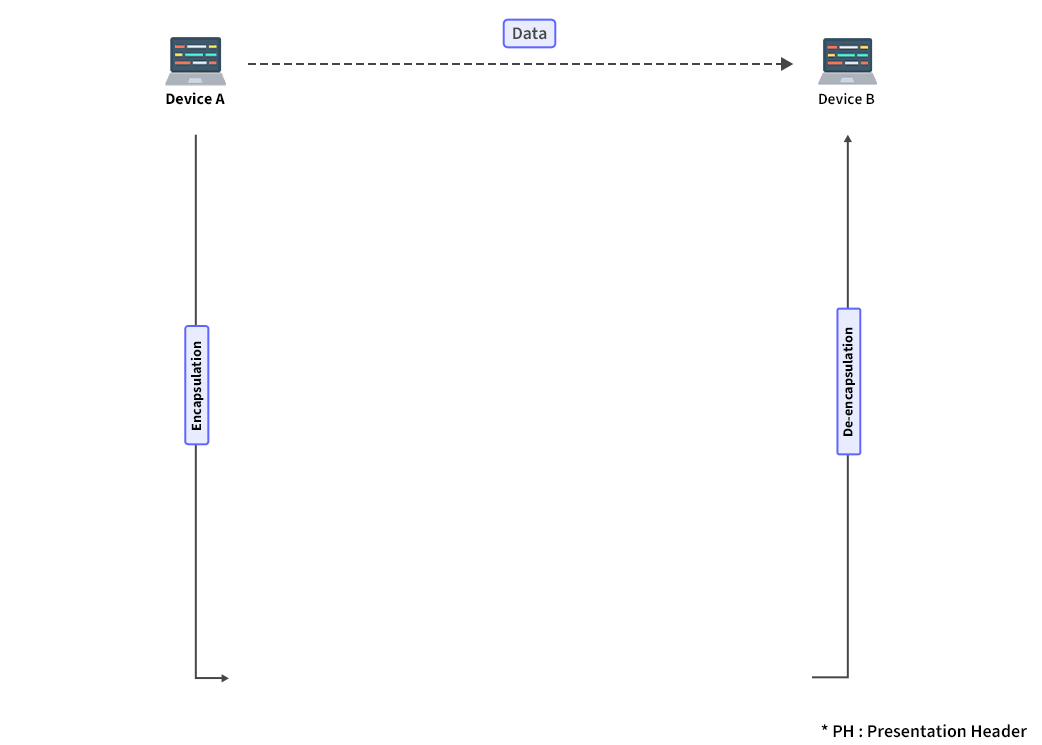

发送端（封装过程）

1. 应用层：邮件客户端（如 Outlook）生成邮件内容。

2. 表示层：对邮件进行加密（如 TLS）和格式编码。

3. 会话层：建立与邮件服务器的会话连接。

4. 传输层：将邮件拆分为多个 段（Segments），添加 TCP 头（含端口号、序列号）。

5. 网络层：添加 IP 头（含源 / 目标 IP），形成 数据包（Packets），由路由器转发。

6. 数据链路层：封装为 帧（Frames），添加 MAC 地址，由交换机转发。

7. 物理层：将帧转换为 电信号或光信号，通过网线 /WiFi 传输。

接收端（解封装过程）

1. 物理层：接收信号，还原为比特流。

2. 数据链路层：检查帧完整性，提取数据包，验证 MAC 地址。

3. 网络层：检查 IP 地址，若匹配则向上交付。

4. 传输层：按序列号重组段，校验完整性，交付给对应端口的应用。

5. 会话层：管理会话状态。

6. 表示层：解密、解压缩、格式转换。

7. 应用层：邮件客户端显示邮件内容。

各层协议与协议数据单元

为什么 OSI 模型仍然重要

尽管现代互联网基于 TCP/IP 模型（应用层、传输层、网络层、网络接口层），但 OSI 模型的价值在于：

1. 教学清晰：7 层划分更细致，便于初学者理解网络通信的每个环节。

2. 故障排查：当网络出现问题时，可逐层排查（如：能 ping 通但打不开网页 → 问题可能在应用层或表示层）。

3. 标准化参考：为协议设计和设备开发提供通用框架。

4. 跨厂商兼容：促进不同厂商设备间的互操作性。

记住：OSI 是“理论模型”，TCP/IP 是“实践标准”，但两者思想相通，OSI 仍是网络工程师的“通用语言”。

重点总结

• OSI 模型共 7 层，从上到下：应用 → 表示 → 会话 → 传输 → 网络 → 数据链路 → 物理。

• 数据在发送端逐层封装（加头），在接收端逐层解封装（去头）。

• 每一层解决特定问题：应用层关注服务，传输层关注可靠性，网络层关注路由，物理层关注信号。

• 路由器工作在网络层，交换机在数据链路层，集线器在物理层。

• 尽管不被直接用于互联网实现，OSI 模型是理解、分析和解决网络问题的基石。

思考题

1. 为什么说“交换机比集线器更智能”？它们分别工作在 OSI 哪一层？

2. 如果你能访问一个网站的 IP 地址（如 http://203.0.113.10）但无法通过域名（如 http://example.com）访问，问题最可能出在哪一层？为什么？

3. TLS/SSL 协议在 OSI 模型中属于哪一层？但在 TCP/IP 模型中通常被归为哪一层？这说明了什么？
