Docker 架构详解

学习目标

通过本课件，你将掌握：

Docker 的核心架构模型：理解客户端 - 服务器（Client-Server）模式如何驱动容器生命周期。
四大核心组件的作用与交互：Docker Client、Docker Host、Docker Daemon 与 Registry。
Docker 对象的本质：深入理解镜像（Image）、容器（Container）、存储（Volume）与网络（Network）。
容器启动全过程：从 docker run 命令到 Linux 内核命名空间（namespace）与控制组（cgroup）的完整链路。
数据持久化与网络隔离策略：掌握 Volumes、Bind Mounts 及多种网络驱动的适用场景。

核心架构模型

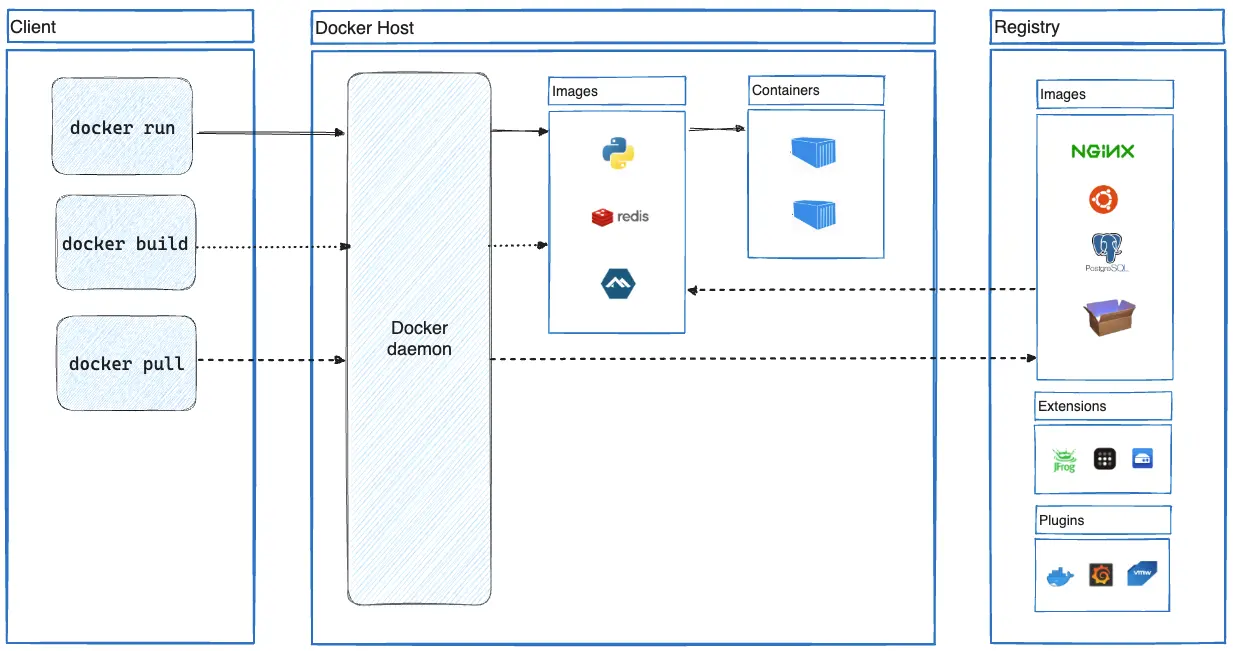

Docker 采用经典的 客户端 - 服务器（Client-Server）架构。用户通过 Docker Client 发出指令，由后台的 Docker Daemon（守护进程）执行实际操作，如构建、运行和管理容器。两者之间通过 REST API 通信：

在 Linux 系统上，默认使用 UNIX 套接字（如 /var/run/docker.sock）；
若需远程管理，则可通过 网络接口（如 TCP）进行通信。

整个系统由以下三大核心部分构成：

组件	角色	说明
Docker Client	用户命令入口	执行 `docker run`、`docker build` 等 CLI 命令
Docker Host	容器运行环境	物理或虚拟机，运行 Docker Daemon 和容器
Docker Registry	镜像仓库	存储和分发 Docker 镜像（如 Docker Hub、Harbor）

工作流简述：
用户 → Client → 向 Daemon 发送指令 → Host → Daemon 检查本地是否有镜像 → 若无 → 从 Registry 拉取 → 启动容器

核心组件详解

Docker Daemon

角色：Docker 系统的“大脑”，常驻后台进程。
功能：
- 监听来自 Client 的 REST API 请求；
- 管理所有 Docker 对象：镜像、容器、网络、卷；
- 支持多主机协作（如 Docker Swarm 集群中与其他 Daemon 通信）。
运行位置：Docker Host 上。

Docker Client

角色：用户与 Docker 交互的主要界面（通常为 CLI）。
工作方式：
- 将 docker ps 等命令转换为 REST API 请求；
- 发送给 Docker Daemon 处理；
- 支持连接多个 Daemon（通过 -H 参数指定不同主机）。

常用命令：

docker build    # 从 Dockerfile 构建镜像
docker pull     # 从 Registry 拉取镜像
docker run      # 基于镜像创建并启动容器

Docker Host

即运行容器的宿主机，包含：

操作系统（含 Linux 内核）；
Docker Daemon（dockerd）；
已拉取或构建的镜像；
正在运行的容器；
网络与存储资源（如 bridge 网络、volumes）。

关键点：容器并非直接运行在“裸机”上，而是依赖 Host 的内核能力（如 namespace、cgroup）。

Docker Registry

定义：用于存储和分发 Docker 镜像的无状态、可扩展服务。
类型：
- 公共 Registry：如 Docker Hub，提供大量官方与社区镜像；
- 私有 Registry：企业常用 Harbor、AWS ECR、Google Artifact Registry 等，保障安全与合规。

核心命令：

docker pull nginx        # 从默认 Registry 拉取 nginx 镜像
docker push my-app:v1    # 将本地镜像推送到 Registry

对象详解

使用 Docker 时，我们实际是在操作一系列“对象”：

镜像（Image）

本质：只读模板，用于创建容器，类似于面向对象编程中的“类”。
构建方式：通过 Dockerfile 定义构建步骤。
分层结构：
- 每条 Dockerfile 指令生成一个只读层；
- 层级复用机制极大提升构建与传输效率（如多个镜像共享基础层）。

示例：FROM ubuntu:22.04 → RUN apt-get update → COPY app.py /app → 形成三层镜像。

容器（Container）

本质：镜像的可运行实例，如同“对象”之于“类”。
特性：
- 可通过 CLI/API 创建、启动、停止、删除；
- 强隔离性：拥有独立的文件系统、网络栈、进程空间；
- 同一镜像可启动多个容器（如 10 个 Nginx 实例）。

存储（Storage）

容器的可写层是临时的（ephemeral），容器删除后数据即丢失。为此，Docker 提供三种持久化方案：

类型	说明	适用场景
Volumes	Docker 管理，存于 `/var/lib/docker/volumes/`	生产首选，跨容器共享、备份、迁移
Bind Mounts	直接挂载主机目录 / 文件到容器	开发调试（如挂载源码目录）
tmpfs Mounts	数据仅存于内存，不写入磁盘	敏感数据（如密钥）、高性能临时缓存

最佳实践：数据库等有状态服务务必使用 Volumes。

网络（Networking）

Docker 默认提供网络隔离，同时支持灵活组网：

网络驱动	说明	使用场景
bridge（默认）	容器间通过虚拟网桥通信	单机多容器互联
host	容器共享主机网络命名空间	高性能需求，无需隔离
overlay	跨主机通信	Docker Swarm 集群
none	禁用网络	完全隔离的沙箱环境
macvlan	为容器分配独立 MAC 地址	容器模拟物理设备接入局域网

实战解析

让我们追踪一条常见命令的完整执行链路：

docker run -d -p 80:80 nginx

执行流程分解

Client → 将命令转换为 REST API 请求，发送给 Docker Daemon。
Daemon → 接收请求，检查本地是否存在 nginx 镜像。
Registry（若镜像不存在）→ 自动从 Docker Hub 拉取 nginx:latest 镜像。
Runtime 层（containerd + runc）
- Daemon 将镜像与配置交给 containerd（高级容器运行时）；
- containerd 调用 runc（底层运行时）；
- runc 通过 Linux 内核创建：
  - Namespaces：实现 PID、网络、文件系统等隔离；
  - Cgroups：限制 CPU、内存等资源使用。
容器启动
- Nginx 进程作为 PID 1 在容器内运行；
- 主机的 80 端口 映射到容器的 80 端口（-p 80:80）；
- 用户访问 http://localhost 即可看到 Nginx 欢迎页。

技术栈层级：CLI → Docker Daemon → containerd → runc → Linux Kernel (namespaces + cgroups)

重点总结

概念	关键点
架构模式	Client-Server，基于 REST API 通信
Daemon	核心管理者，处理所有对象生命周期
镜像 vs 容器	镜像是只读模板，容器是运行实例
数据持久化	优先使用 Volumes，避免数据丢失
网络隔离	默认 bridge 网络，支持 host/overlay/macvlan 等高级模式
运行时栈	`dockerd` → `containerd` → `runc` → Linux 内核

思考题

为什么 Docker 镜像采用分层设计？这种设计对 CI/CD 流水线有何优势？
在生产环境中，为何推荐使用 Volumes 而非 Bind Mounts 来持久化数据库数据？
如果 docker run 时未指定网络驱动，容器会使用哪种网络？如何验证其 IP 地址和网关？
